宽带隙半导体材料研究进展

1、氧化锌单晶

CVT法生长的国内最大的ZnO单晶(直径45mm)CVT法生长的国内最大的ZnO单晶(直径45mm)

CVT法生长的国内最大的ZnO单晶(直径45mm)

性能:(0001)晶向,直径45毫米,N型,迁移率130-200cm /VS,载流子浓度(2-5)×1017 cm-3

2、氮化铝晶片(AlN

升华法生长的AlN晶锭升华法生长的AlN晶锭

升华法生长的AlN晶锭

性能:(0001)晶向,直径40-50毫米,电阻率大于109 欧姆厘米。

■HVPE厚膜GaN材料生长

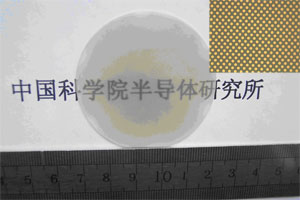

在MOCVD GaN模板上外延的厚膜GaN材料,生长速率达到260μm/hr。

右上角为我们使用的六边形横向生长模板。






HVPE厚膜GaN(0002)峰DCXRD摇摆曲线

141arcsec的半峰宽显示了很高的单晶质量,为当时国内报导最好水平。

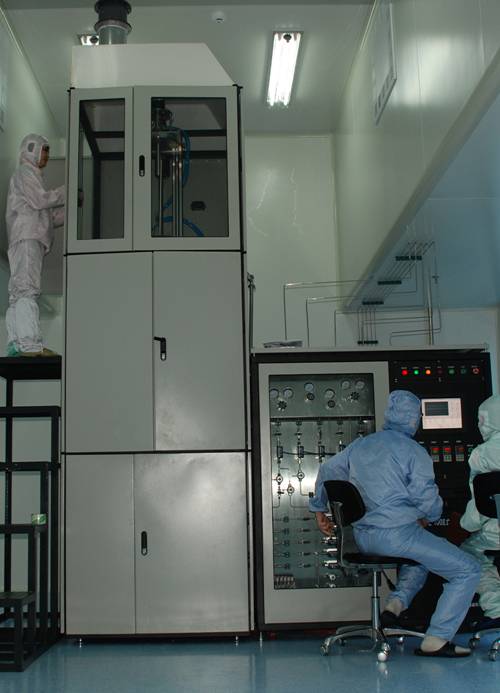

多片2英寸衬底朝下立式HVPE设备

自主设计,全制动控制
